DMG-02-2D2-W，DMG-10-2B2-40，DMG-02-2D2-40，榆次油研手動換向閥

DMG-02-2B2手動換向閥，用手操作手動桿，使回路中油液的流向得以控制，達到方向控制的目的.DMG-02-2B2手動換向閥，背壓高于7MPa時，請直接將泄油口接會油箱，手動桿力矩，隨容許背壓改變。
詳情介紹：
DMG-02-2B2手動換向閥特點：
用手操作手動桿，使回路中油液的流向得以控制，達到方向控制的目的.

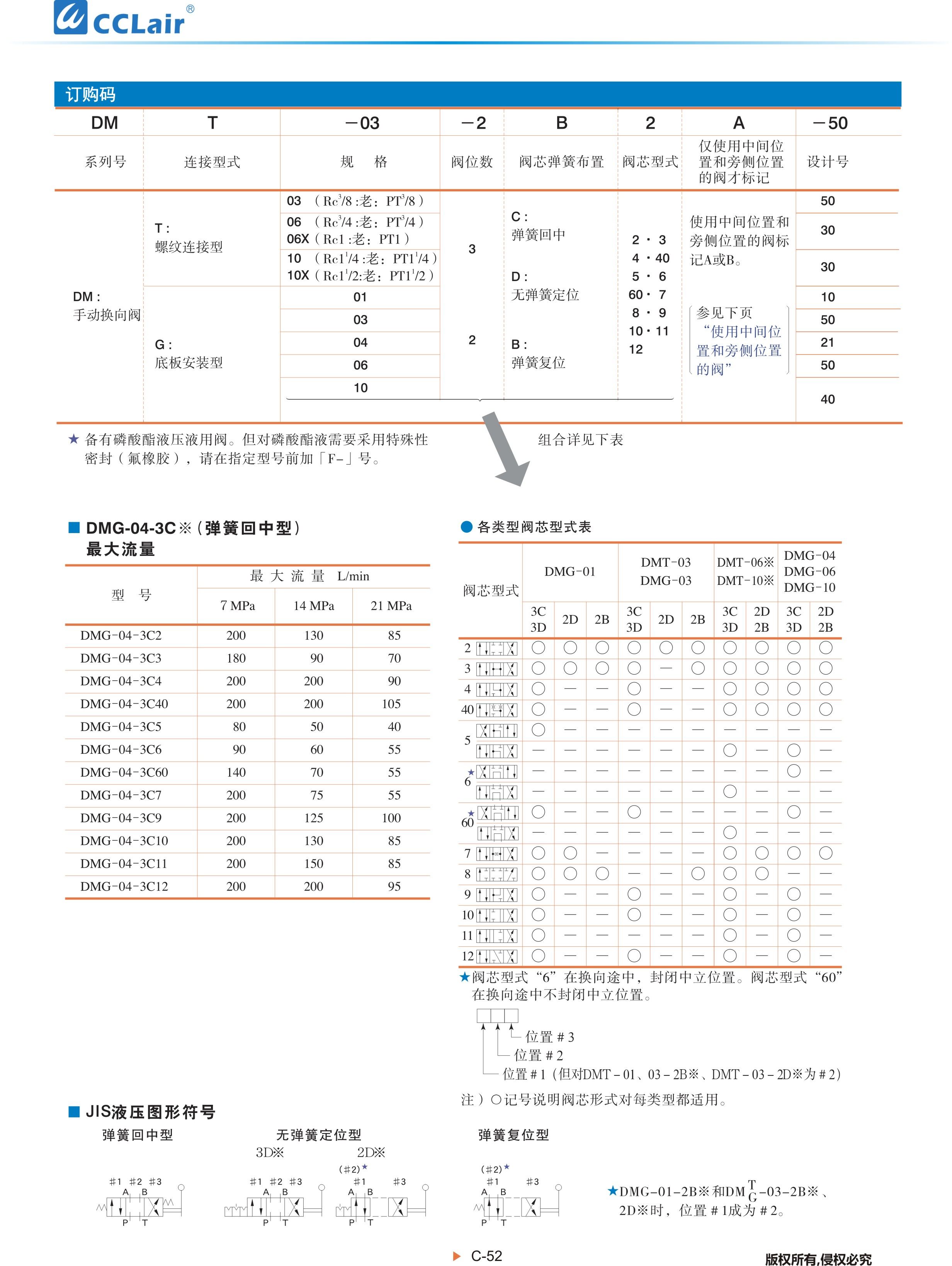

DMG-02-2B2手動換向閥型號說明：
DMG -02 -3C6 -W  手動換向閥
型號說明 DMG-板式
油口尺寸
02：6通徑（1/4"） 03：10通徑（3/8"）
閥心機能 參照閥芯機能表
中位復位方式   W：彈簧復位   O：鋼珠復位

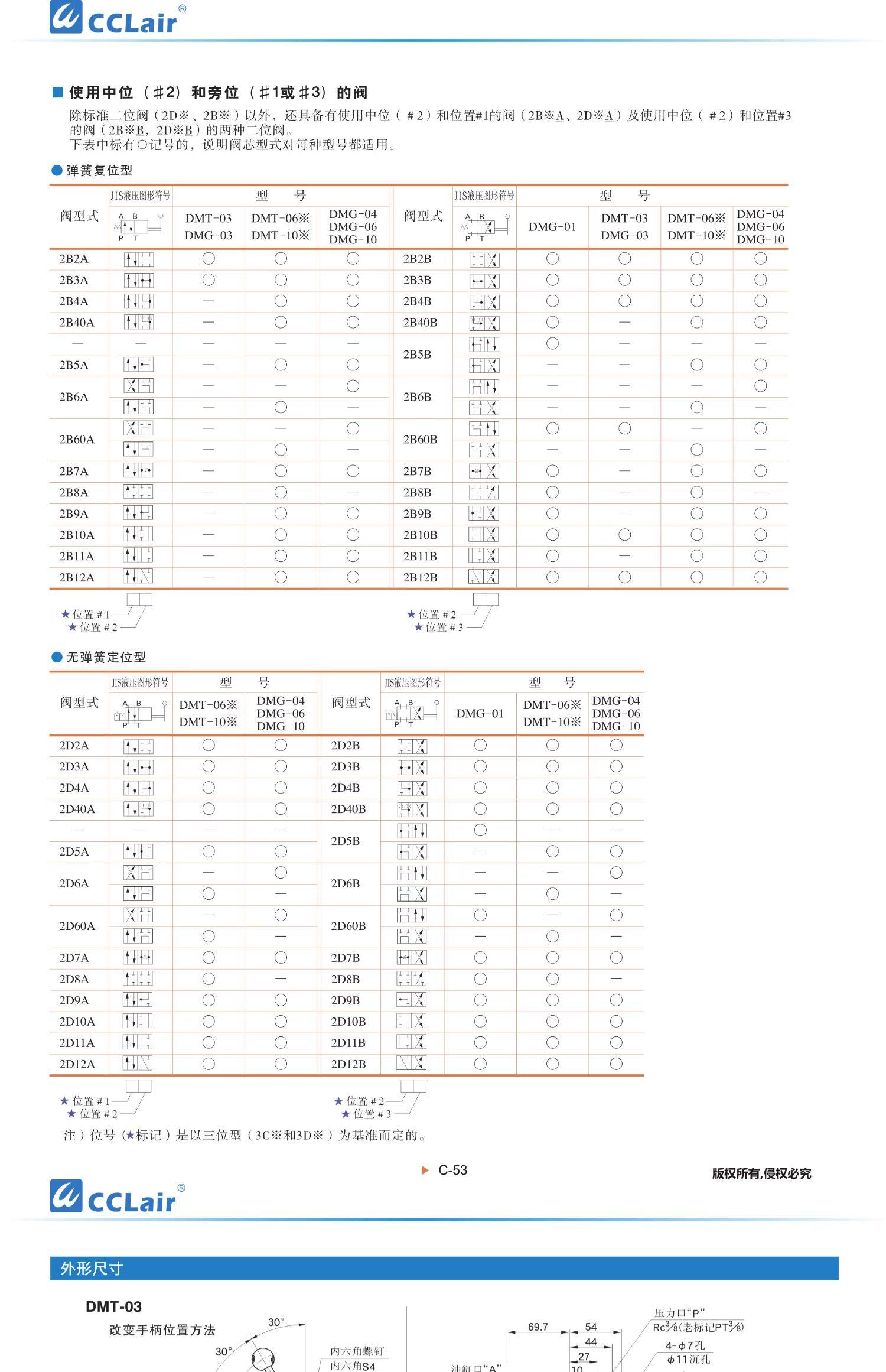

DMG-02-2B2手動換向閥常用閥芯既能表：
3位 彈簧對中
3C2手動換向閥  DMG-02-3C2
3C4手動換向閥  DMG-02-3C4
2B2手動換向閥  DMG-02-2B2
3C3手動換向閥  DMG-02-3C3
3C6手動換向閥  DMG-02-3C6
DMG-02-2B2手動換向閥規格表：
型號 *高使用壓力MPa *大流量?/min 容許背壓MPa 重量kg
DMG-02 25 30 2 1.5
DMG-03 25 50 10 3.7
備注：
1、現成規格閥心為2B2、3C2、3C3、3C4、3C6，若有特殊規格，請洽本公司技術部。
2、3C3、3C6中間位置之*大流量較小，容許背壓亦小。
3、背壓高于7MPa時，請直接將泄油口接會油箱。
4、手動桿力矩，隨容許背壓改變。

(1)六通閥的閥體由隔板分成兩腔，每腔都有3個通道，中間為進油口，兩端為出油口。閥體為碳鋼板焊結構，體積小，質量輕，結構緊湊，提高了材料的利用率，縮短了生產周期，降低了成本。密封面堆焊不銹鋼，防銹耐腐蝕，密封面經過精加工后拋光研磨，表面粗糙度Ra≤0.8μm。
(2)六通閥有兩組密封組件。每組密封組件由閥瓣、密封圈、調整塊、調節螺釘、夾板和螺栓組成。閥瓣為碳鋼板焊件，設有加強筋，即增加閥瓣強度又起導向作用，保證每組閥瓣間的同軸度。閥瓣上鑲嵌聚氨脂橡膠圈，該材料具有耐油、耐磨損、性能穩定、密封良好和使用壽命長的特點。在凸輪的作用下，密封圈的球面與閥體密封面相接觸產生擠壓彈性變形，達到密封效果。調整塊和調節螺釘在兩組密封組件不能同步到位時可起調整作用，確保各通道密封性能同步到位。
(3)閥桿與閥體隔板和上閥蓋間的軸向密封采用O形圈。
(4)閥體隔板及上閥蓋軸孔部位鑲有銅套，可減小與O形圈間的摩擦力矩，密封組件開啟與關閉靈活，操作力矩小。
(5)上閥蓋設有指示牌及限位螺釘，閥桿上安裝指針，明確指示各通道的接通狀況，易于操作  。
