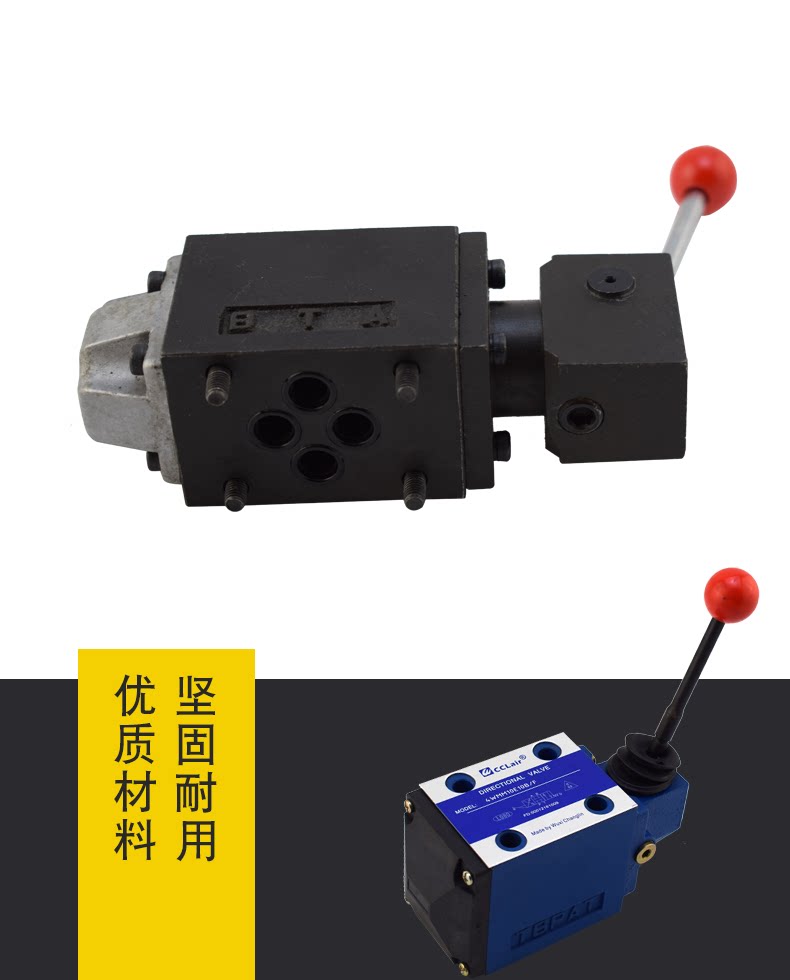

4WMM10B10/F,4WMM25B50,4WMM25G50,4WMM6H50,WMM型手動換向閥

WMM型手動換向是通過手柄的轉運使閥芯做軸向移動從而對油路進行切換的直動式換向滑閥。具有二位三通、二位四通和三位四通多咱滑閥機能。并可選擇定位器和彈簧復位裝置，采用板式連接。該閥由閥體、手柄、閥芯、一個或兩個復位彈簧和推桿等組成。
當未操縱手柄時，閥芯被復位彈簧保持在中位或初始位置上。當向右或左推動手柄時，手柄通過鉸鏈推動桿并直接控制閥芯，閥芯便宜移動到要求的位置，從而獲得所發的什么要的流動截面。當手柄回到零位時，控制閥閥借助復位彈簧回復到正常位置。這咱閥的切換位置由手柄操縱確定。

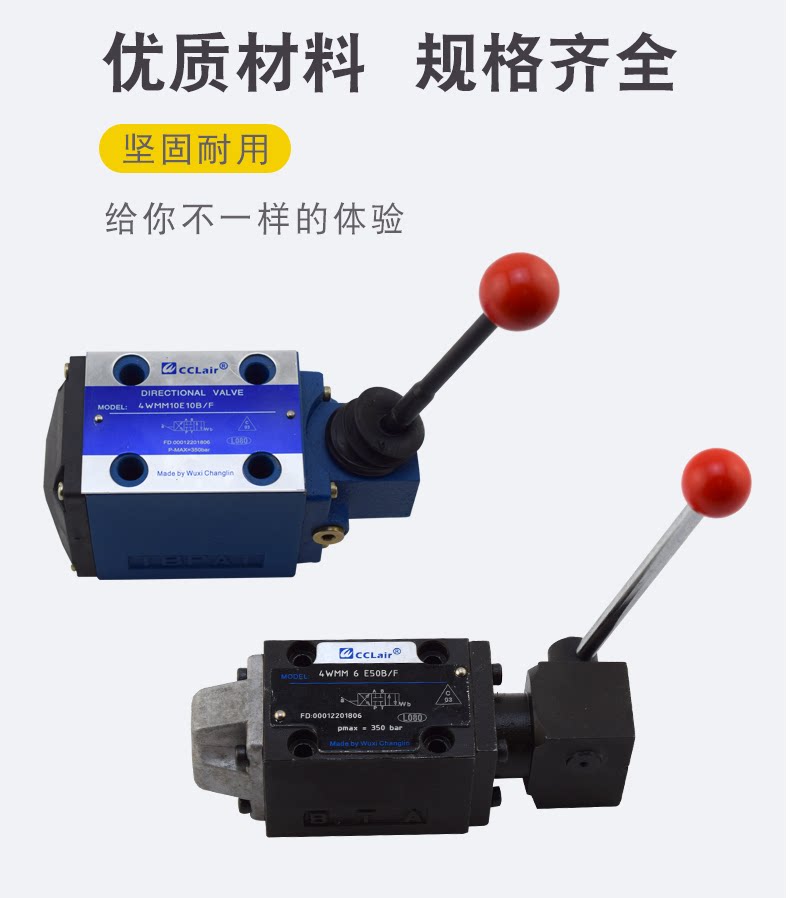

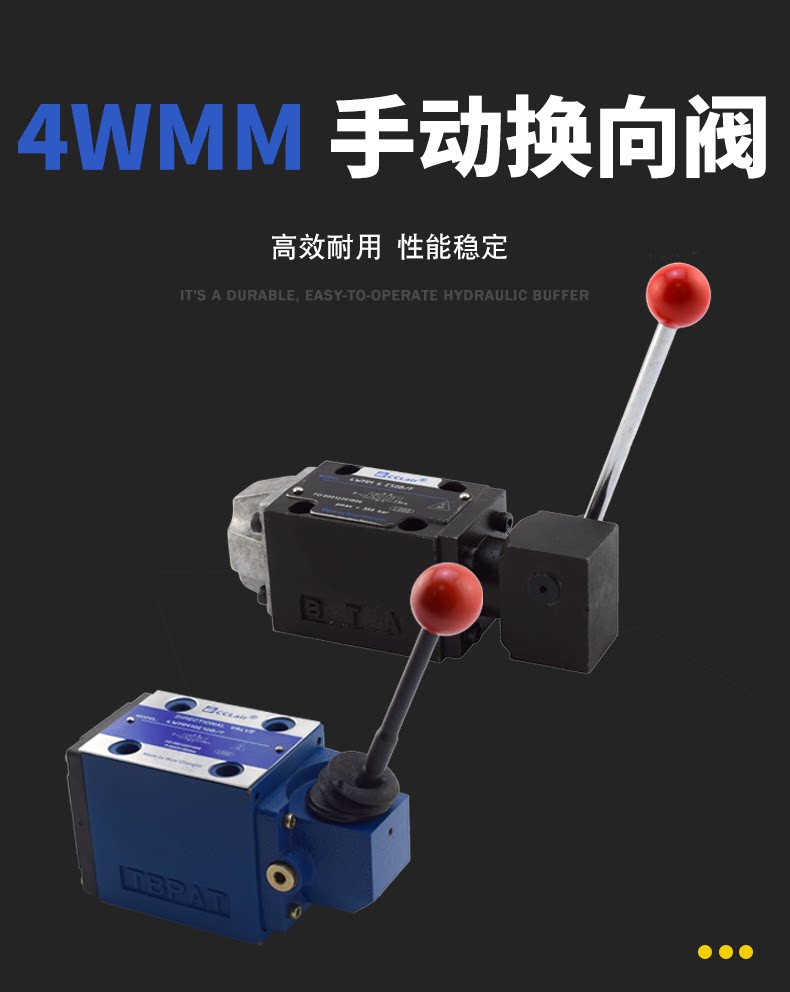

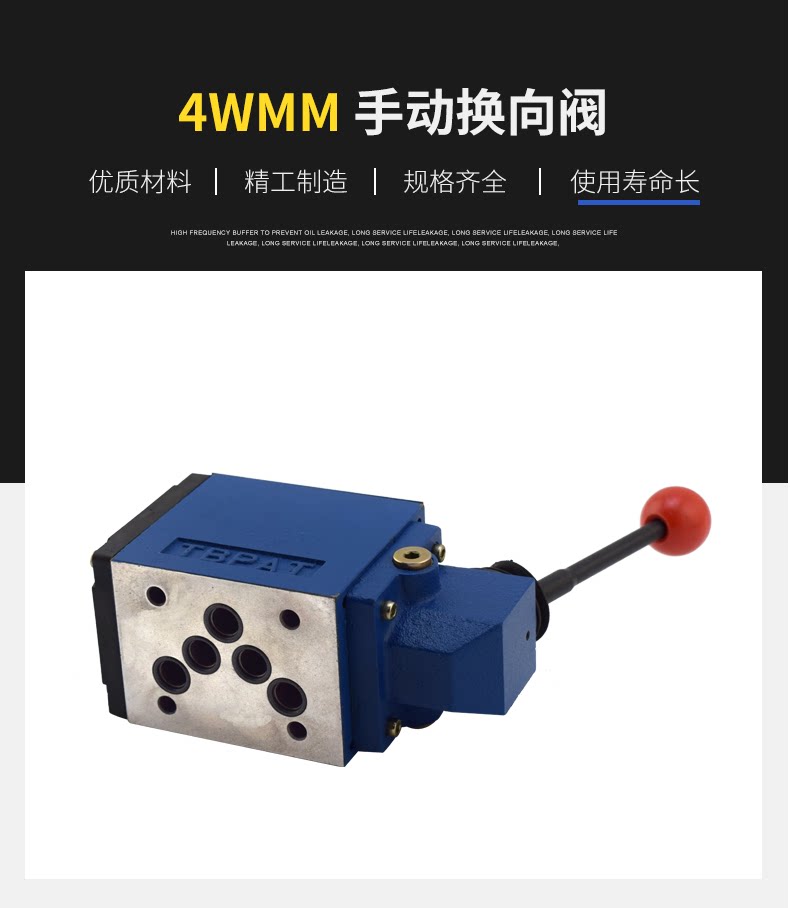

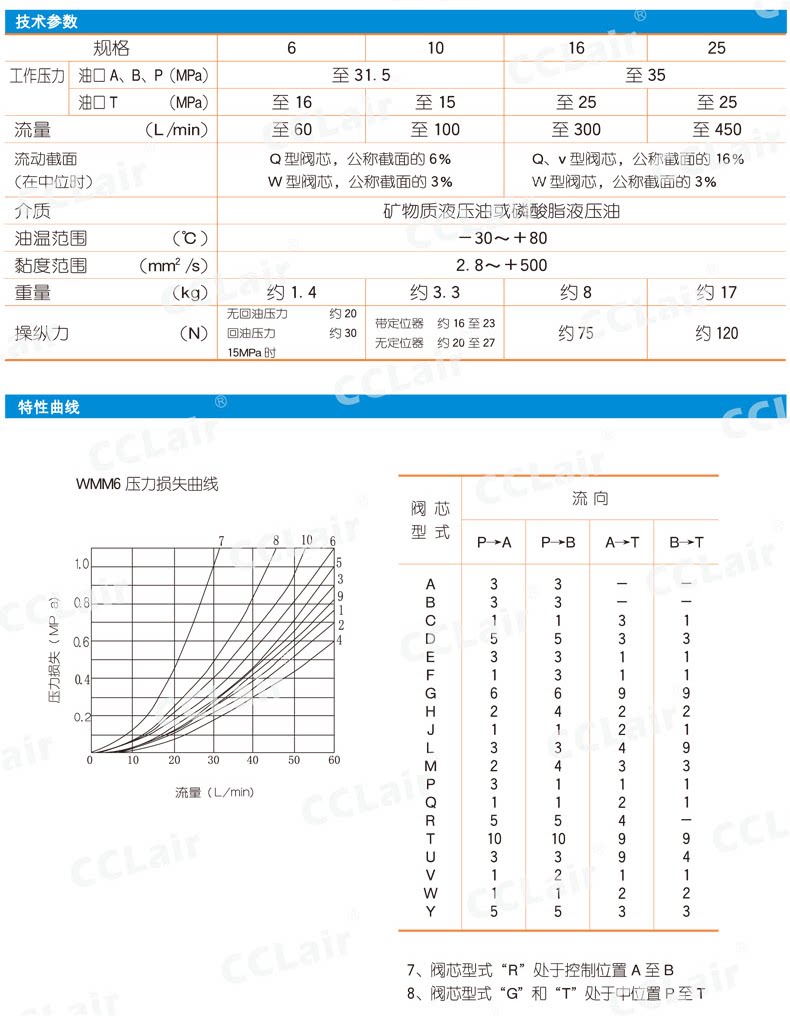

產品名稱：WMM型手動換向閥

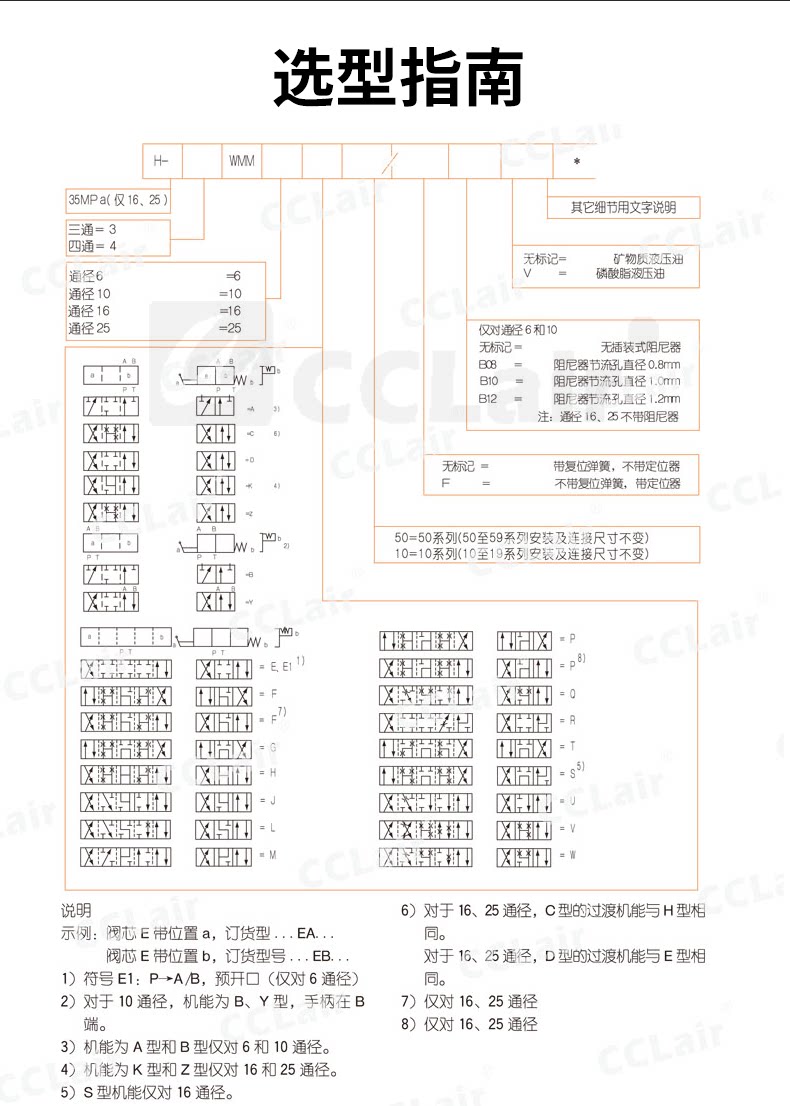

型號：3WMM、4WMM
通徑：6、10、16、25mm
連接方式：板式連接
控制方式：手動
流動方向：換向
壓力至：35MPa
流量至：450L/min
溫度范圍：-30-+80℃
一用手柄操縱的直動式換向滑閥
一供選的帶復位彈簧或定位器
在石油、化工、礦山和冶金等行業中，六通換向閥是一種重要的流體換向設備。該閥安裝在稀油潤滑系統輸送潤滑油的管道中。通過變換密封組件在閥體中的相對位置，使閥體各通道連通或斷開，從而控制流體的換向和啟停。
工作原理和結構特點編輯 播報
六通換向閥主要由閥體、密封組件、凸輪、閥桿、手柄和閥蓋等零部件組成。閥門由手柄驅動，通過手柄帶動閥桿與凸輪旋轉，凸輪具有定位驅動與鎖定密封組件的開啟與關閉功能。手柄逆時針旋轉，兩組密封組件分別在凸輪的作用下關閉下端的兩個通道，上端的兩個通道分別與管道裝置的進口相通。反之，上端的兩個通道關閉，下端兩個通道與管道裝置的進口相通，實現了不停車換向。

鋁合金殼體 SK-30 帶接頭PC8-02，鋁合金殼體 SK-40 帶接頭PC8-02，

鋁合金殼體 SK-60 帶接頭PC8-02+2分消聲器，鋁合金殼體 SK-80 帶接頭PC10-03+3分消聲器，

鋁合金殼體 SX-30 帶接頭PC8-02，鋁合金殼體 SX-40 帶接頭PC8-02，

鋁合金殼體 SX-60 帶接頭PC8-02+2分消聲器，鋁合金殼體 SX-80 帶接頭PC10-03+3分消聲器，

鋁合金殼體 AH-30 帶接頭PC8-02，鋁合金殼體 AH-40 帶接頭PC8-02，

鋁合金殼體 AH-60 帶接頭PC8-02+2分消聲器，鋁合金殼體 AH-80 帶接頭PC10-03+3分消聲器，

鋁合金殼體 AH-30LP加長型，鋁合金殼體 AH-40LP加長型，鋁合金殼體 AH-60LP加長型，

鋁合金殼體 AH-80LP加長型，ZC-30 不銹鋼殼體，ZC-40 碳鋼殼體，ZC-60 碳鋼殼體，

ZC-80 碳鋼殼體，ZC-100 碳鋼殼體，
