- 如果您對該產品感興趣的話，可以

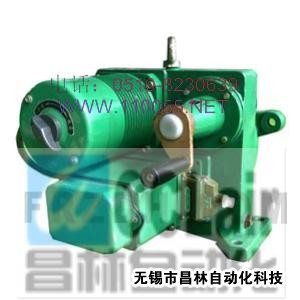

- 產品名稱：DKJ-510,角行程電動執機構,價格，參數，說明，昌林自動化
- 產品型號：DKJ-510
- 產品展商：其它品牌
- 會員價格：0.00 元
- 產品文檔：無相關文檔
簡單介紹
DKJ-510,角行程電動執機構,價格，參數，說明，昌林自動化
產品描述
DKJ-5100，DKJ-5100A，DKJ-5100C，DKJ-5100X，DKJ-5100G，電動執行器，角行程電動執機構,生產廠家,價格
DKJ角行程、DKZ直行程是我國*早的、**生產的電動執行器，它是我國計劃經濟時期，國內聯合統一設計的產品。
我們的工程師*早參加了此項工作，為DKJ、DKZ產品的面市作出了貢獻，也為企業的專業發展方向奠定了基礎。此產品以結構簡單、經濟實用等優點被*早的國營大型企業使用。
隨著現代工控計算機管理的發展，今天，我們的 DKJ、DKZ系列與以前相比，有了2大實質性改進， ① 生產出直接受計算機控制的智能電子式型、戶外型、隔爆型等改進型產品 ② 將電路控制部分灌封在一個小型塑料盒中，俗稱模塊，形成了便于維護的即插即用型，調節精度更高、使用壽命更長。
我們的產品是*標準的外型安裝尺寸，已為眾多大型企業的改造工程發揮了作用。
普通系列電動執行器型號及外型尺寸圖
DKJ角行程電動執行器 （戶外型、電子式型、隔爆型、隔爆電子式型參見下表圖） :
|
型號
0—10mA
|
型號
4—20mA
|
力矩
|
行程時間
秒 /90度
|
|
DKJ-210
|
DKJ-2100
|
100Nm
|
25
|
|
DKJ-310
|
DKJ-3100
|
250Nm
|
|
DKJ-410
|
DKJ-4100
|
600 Nm
|
|
DKJ-510
|
DKJ-5100
|
1600 Nm
|
|
DKJ-610A
|
DKJ-6100A
|
2500 Nm
|
40
|
|
DKJ-610
|
DKJ-6100
|
4000 Nm
|
60
|
|
DKJ-710
|
DKJ-7100
|
6000 Nm
|
100
|
|
型號
|
A
|
B
|
C
|
D
|
E
|
F
|
d1
|
d2
|
d3
|
H
|
R
|
K
|
H'
|
L
|
δ
|
B'
|
C'
|
D'
|
2Φ
|
鍵
|
|
DKJ-210
|
240
|
245
|
270
|
220
|
100
|
128
|
14
|
20
|
12
|
15
|
15
|
130
|
35
|
74
|
20
|
152
|
70
|
36
|
25
|
8*35
|
|
DKJ-310
|
420
|
300
|
298
|
260
|
120
|
135
|
16
|
20
|
13
|
24
|
17
|
100
|
50
|
99
|
20
|
130
|
115
|
56
|
35
|
10*50
|
|
DKJ-410
|
509
|
365
|
381
|
320
|
150
|
170
|
18
|
25
|
14
|
22
|
20
|
130
|
60
|
116
|
30
|
162
|
132
|
40
|
40
|
12*60
|
|
DKJ-510
|
620
|
420
|
440
|
390
|
170
|
196
|
20
|
30
|
14
|
25
|
29
|
180
|
80
|
146
|
35
|
210
|
121
|
50
|
58
|
18*80
|
|
DKJ-610A
|
690
|
420
|
440
|
390
|
200
|
196
|
30
|
30
|
14
|
35
|
29
|
180
|
80
|
146
|
35
|
210
|
171
|
50
|
58
|
18*80
|
|
DKJ-610
|
680
|
480
|
490
|
420
|
220
|
230
|
35
|
30
|
18
|
30
|
32
|
200
|
80
|
135
|
35
|
260
|
165
|
80
|
70
|
20*80
|
|
DKJ-710
|
740
|
550
|
530
|
480
|
280
|
248
|
35
|
30
|
20
|
35
|
32
|
200
|
80
|
157
|
35
|
270
|
192
|
87
|
78
|
20*80
|
DKZ直行程電動執行器 (戶外型、電子式、隔爆型、隔爆電子式型同下)
|
型號
|
行程
mm
|
輸出軸推力
N
|
行程時間
S
|
|
0--10mA(II)型
|
4--20mA(III)型
|
|
DKZ-410
|
DKZ-4100
|
10
|
4000
|
7.5
|
|
DKZ-420
|
DKZ-4200
|
16
|
12
|
|
DKZ-430
|
DKZ-4300
|
25
|
18.75
|
|
DKZ-540
|
DKZ-5400
|
40
|
6300
|
32
|
|
DKZ-550
|
DKZ-5500
|
60
|
48
|
|
DKZ-560
|
DKZ-5600
|
100
|
16000
|
60
|
|
型 號
|
|
A*B*C
|
D
|
E
|
F
|
G
|
H
|
閥門公稱
|
|
0--10mA
|
4--20mA
|
|
|
|
|
|
|
通徑(DN)
|
|
DKZ-410
|
DKZ-4100
|
230*545*500
|
4- φ 10.5 R90度
|
φ 80
|
M8
|
φ 60H8
|
80
|
25,32,40,50
|
|
DKZ-420
|
DKZ-4200
|
230*545*500
|
4- φ 10.5 R90度
|
φ 80
|
M8
|
φ 60H8
|
80
|
25,32,40,50
|
|
DKZ-430
|
DKZ-4300
|
230*545*500
|
4- φ 10.5 R90度
|
φ 80
|
M8
|
φ 60H8
|
80
|
25,32,40,50
|
|
DKZ-540
|
DKZ-5400
|
230*560*560
|
4- φ 12R45度
|
φ 105
|
M12*1.25
|
φ 80H8
|
113
|
65,80,100
|
|
DKZ-550
|
DKZ-5500
|
230*560*586
|
4- φ 12R45度
|
φ 118
|
M16*1.5
|
φ 95H8
|
113
|
125,150,200
|
|
DKZ-560
|
DKZ-5600
|
230*640*670
|
4- φ 18 R45度
|
φ 170
|
M20*1.5 M20*2.0
|
φ 100H8
|
138
|
250,300
|
工作原理
DKJ、DKZ系列電動執行機構是工業過程測量和控制系統的終端控制裝置，它能夠?qū)⑾到y(tǒng)的控制信號轉換成輸出軸的角位移、直線位移，控制閥門等截流件的位置或其它調節機構，使被控介質按系統規定狀態工作。
電動執行機構按控制方式分為比例和積分式。比例式執行機構由電動伺服放大器和積分式執行機構組成，它能夠?qū)⑾到y(tǒng)的控制信號與關于輸出軸位置的反饋信號加以比較（閉環控制）以改變輸出軸的行程，使之與輸出信號成比例關系。積分式執行機構由伺服電機、減速器及位置發送器組成，它能夠與電動操作器配合對閥門或其它調節機構實現遠方操作。
主要技術參數
DKJ、DKZ系列電動執行機構按照中華人民共和國國家標準GB11922-89《工業過程測量和控制系統用電動執行機構》的規定制造。
1. 輸入信號:電子式:4--20mA DC 或 0--10mA DC,普通式:開關量
2. 輸入通道電阻:250歐姆 或 200歐姆
3. 輸入通道個數:普通型配放大器3個，電子式1個
4. 基本誤差: 2.5%
5. 回差: ≤1.5%
6. 死區:≤3%
7. 阻尼特性: ≤3次半周期
8. 電源電壓:220V或 380V ，50Hz
9. 工作環境: 溫度: -10 0 C -- +55 0 C ，濕度 : ≤95%,周圍空氣不含有腐蝕性質
